中拓冷弯电缆桥架辊压成型设备

2023-10-19  作者:中拓机械  来源:本站  热度:472

中拓冷弯电缆桥架辊压成型设备

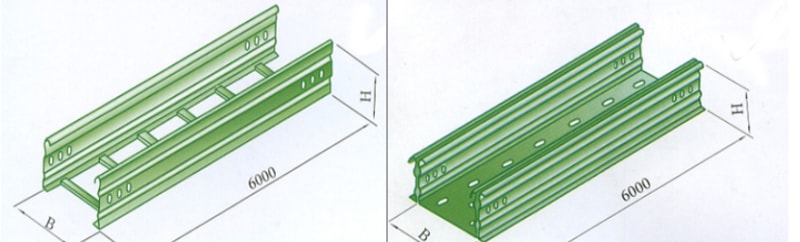

电缆桥架分为槽式、托盘式、阶梯式、网式等结构,由支架、支撑臂和安装附件组成。

建筑物内的桥架可单独架设,也可铺设在各种建筑物(构筑物)和管廊支架上。

应体现结构简单、外形美观、配置灵活、维修方便的特点。所有部件都需要镀锌,安装在建筑物外的露天桥上。

中拓冷弯电缆桥架辊压成型设备

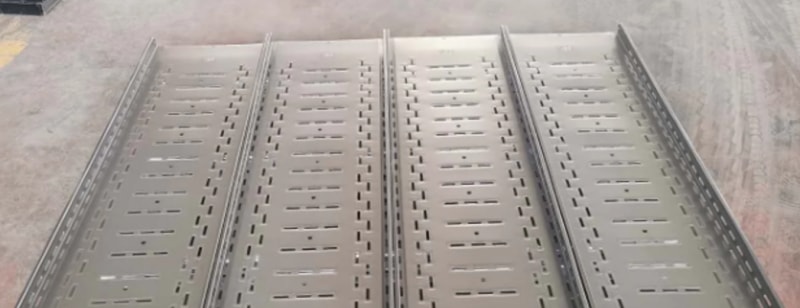

电缆桥架辊压成型设备成型品参考

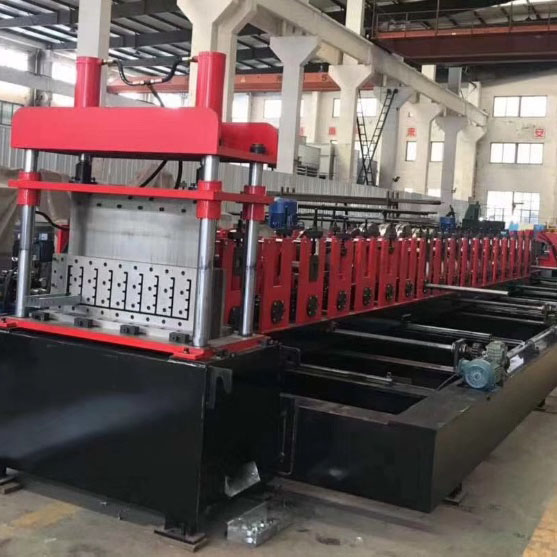

中拓冷弯电缆桥架辊压成型设备

电缆桥架成型机可制作不同尺寸的电缆桥架。我公司电缆桥架成型机生产的电缆桥架广泛应用于工厂和其他建筑物,它们有着丝毫不差的结构和坚固性。中拓电缆桥架成型机按照工业参数制造,易于操作。该电缆桥架滚压成型机可以轻松调整以生产电缆桥架不同部位,例如顶部和底部。

电缆桥架辊压成型设备具体参数

下面我就以一个随机但比较流行的电缆桥架为例,给大家介绍一下中拓电缆桥架滚压成型机的一些基本参数:

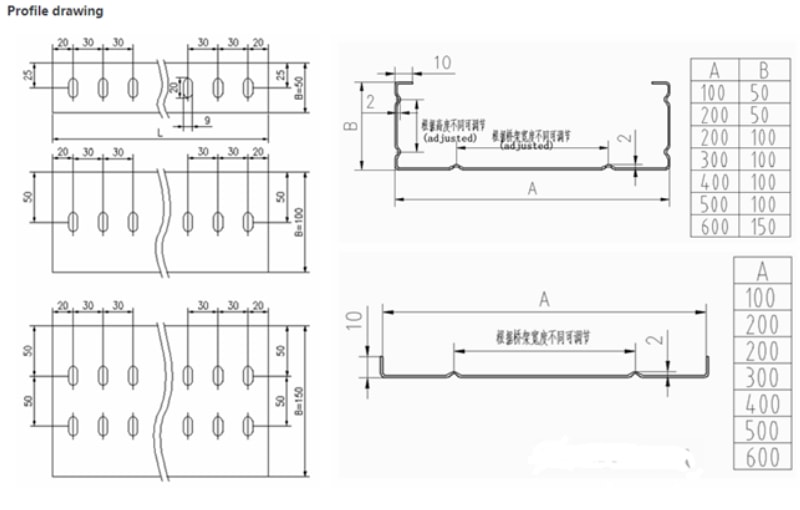

供参考的成品图与版型图

中拓冷弯电缆桥架辊压成型设备

中拓冷弯电缆桥架辊压成型设备

电缆桥架基本技术参数:

原材料 冷轧钢、热轧钢

屈服强度 235Mpa

材料厚度 1.0-2.0mm(可定制)

原材料宽度 根据不同类型的电缆桥架

板长 3米(可定制)

线圈内径 Φ508±20mm(可定制)

线圈外径 ≤Φ1100mm(可定制)

卷重 ≤5吨(可定制)

中拓电缆桥架滚压成型机可生产底宽100-60mm的尺寸,电缆桥架高度50-150mm。至于冲压部分,我们可以根据您的图纸轮廓进行设计。通过这台机器,底部和盖子都可以由这台机器制造。

电缆桥架成型机主要参数:

适用原材料 适用于加工彩钢板、镀锌带、铝卷等。

产品宽度 100-600mm(可定制)

辊轮排数 18-22 排

原材料厚度 1.0-2.0 mm(可定制)

 生产率 8-12m/min

辊轮材质  45#碳钢淬火镀铬精加工

轴径 90mm

重量 约 9.0 吨

机器尺寸 9.0*1.3*1.5mm

电压 380V 50Hz 三相(可定制)

主电源 11 kw*2

液压切断功率 4kw

托盘尺寸 30-100mm  高度 50-600mm宽度  15-20mm边缘

至于冲孔部分,我们有两种方案供您参考:

中拓冷弯电缆桥架辊压成型设备

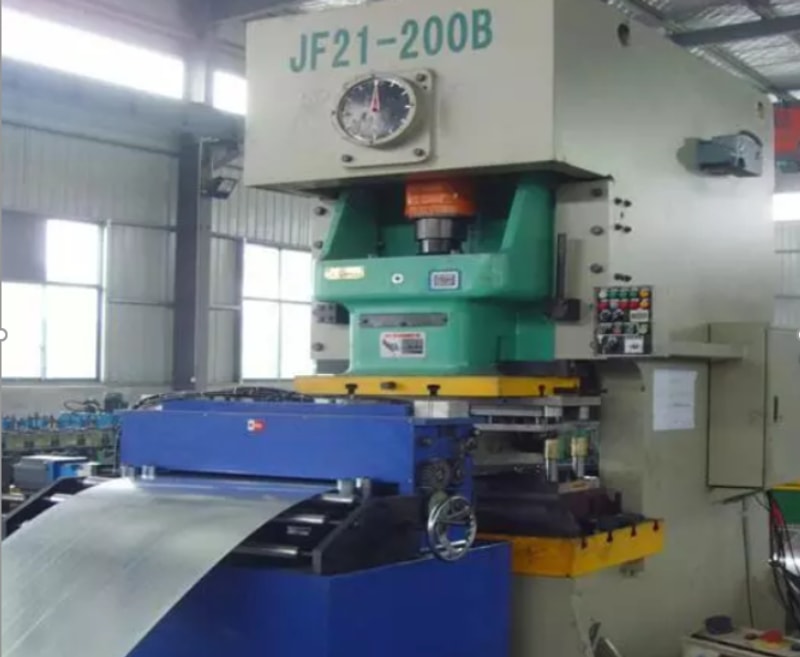

如果你觉得速度很重要,我们可以建议使用冲床,只是价格会高一点。(冲床供参考)

但是我们可以用冲压机代替冲床,成本会低一点,慢也慢一点。一般来说,每个尺寸需要一套模具。但有些尺寸可以设计成组合冲模,以节省机器成本

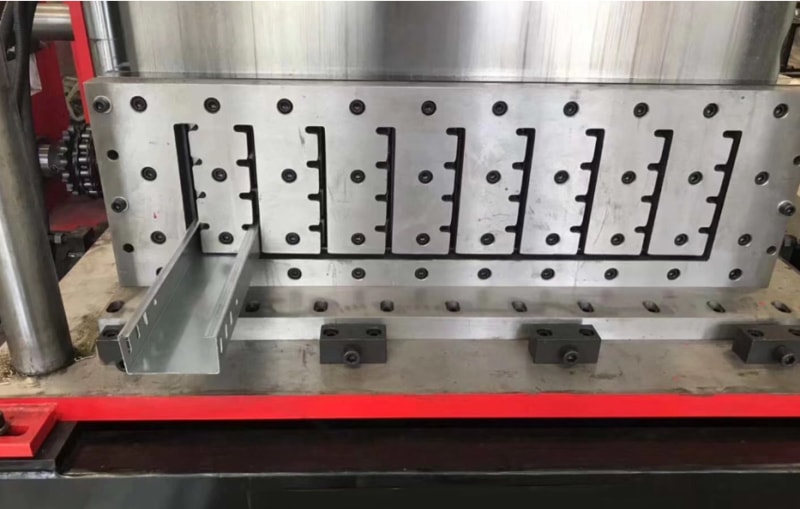

为保持成型形状精度且无需更换切割刀头,我们将电缆桥架的剪切部分设计如图

中拓冷弯电缆桥架辊压成型设备

机器可定制,如果你有电缆桥架方面的需求,请及时与我们联系,我们会给你出适合你的需求的机器技术方案。


付款方式: 30%定金,剩余70%测试后发货前付清。
售后保障: 提供终身在线技术服务支持,零部件可更换。
起订量: 1台/套
发货期(天): 常规45天,具体可以商定。
保修期: 机器1年保修期
支付保障: 可阿里巴巴下订单支付,享受第三方交易保障。
准时发货保证 √
退款政策 √
