中拓冷弯光伏支架成型设备ZTRFM-S005

描述

光伏支架成型机又称太阳能安装结构支柱通道滚压成型机和支杆槽钢机,支杆槽钢滚压成型机。

作用: 太阳能支架槽钢滚压成型机是利用滚压成型原理,全自动批量生产太阳能支架槽钢。

成品介绍

什么是光伏支架支柱?

支柱通道,有时也称为通道支柱,支撑轻型结构负载,例如建筑物中的布线、管道。

支柱通道,通常由几个制造商商品名称中的一个通俗地称为,是一种标准化的成型结构系统,用于建筑和电气行业的轻型结构支撑,通常用于支撑布线、管道或机械部件,如空调或通风系统.

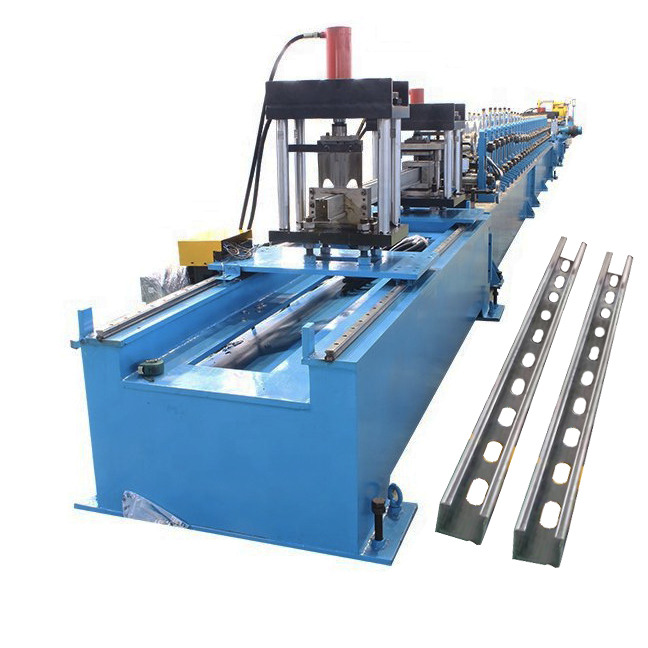

以下是一些使用图片供您参考:


光伏支架成型机设备


由于成品是根据您的需求定制的,并且我们有多年的技术团队给您绘制成品版型图。因此我们的成型机也是定制的。

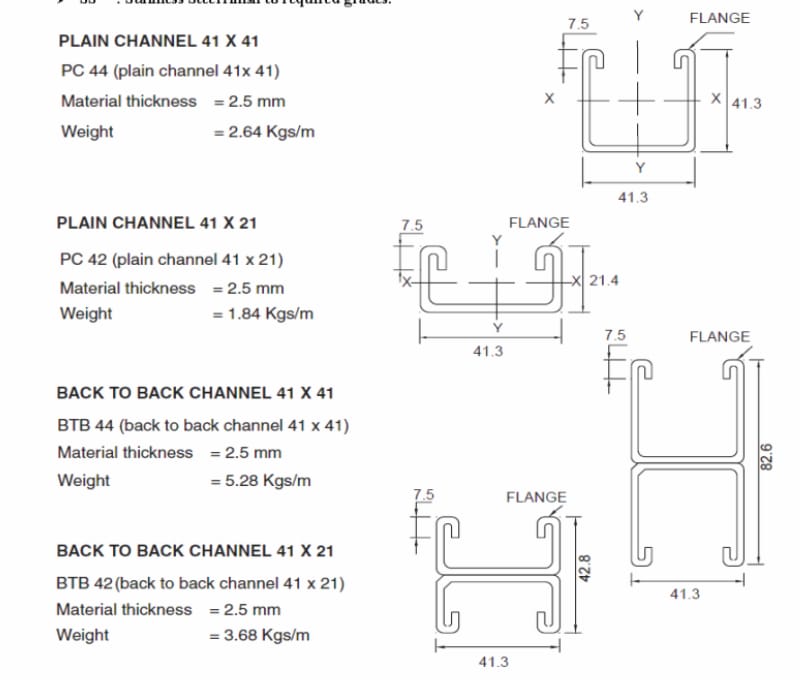

接下来将给您展示几种常见的光伏支架版型图。

光伏支架成型机设备

普通型无冲孔成型品

光伏支架成型机设备

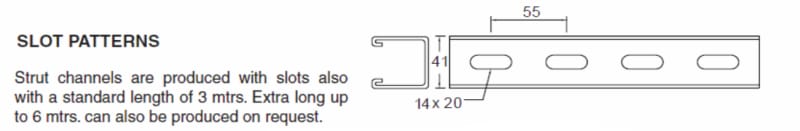

有冲孔成型品-冲孔展示图

机器类型及介绍

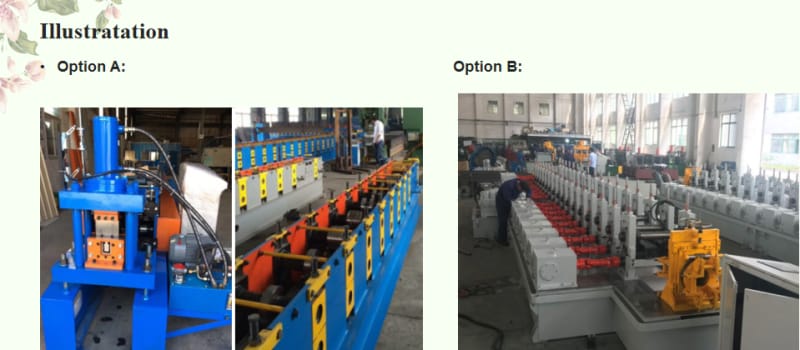

对于不同的客户预算以及需求,通常对于机器的设计有以下2种方案。

经济设计选项 A

为了经济设计,我们采用中板作为框架,使用GCR15作为滚轮材料,在保障机器成形好寿命长的情况下降低部分预算。

机器设计如下图,单价在20000美元左右(具体可根据客户需求的版型计算)

强版本选项 B

对于这个设计,我们使用变速箱作为传动装置,成型框架作为机器的基础。

还有飞跟切割系统,滚轮材料是GCR12 mov,硬度更高寿命更长,单价在38000美元左右(具体可根据客户需求的版型计算 )。

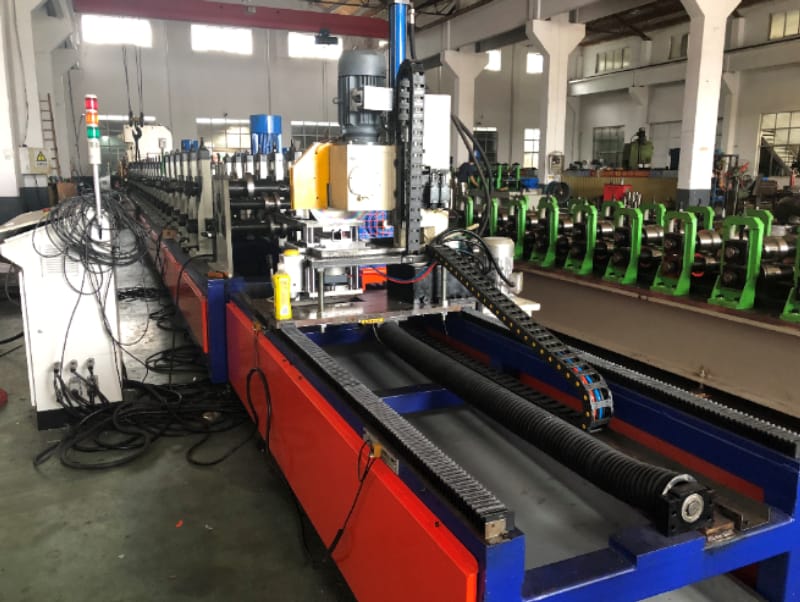

光伏支架成型机设备

在预算足够的情况下,建议您选择B的原因

光伏支架成型机设备

作为机器,全金属尺寸的框架很难通过一台机器来更换辊子和调整它们。

您需要删除框架,链条等,然后才能进行更改。并且对于材料厚度超过2.5mm,我们建议使用变速箱作为传动,作为链传动,您不能使用超过3年。

这种型材很难弯曲,因为尺寸很小,但厚度很厚。所以它需要更多的力量来完成。

光伏支架成型机设备

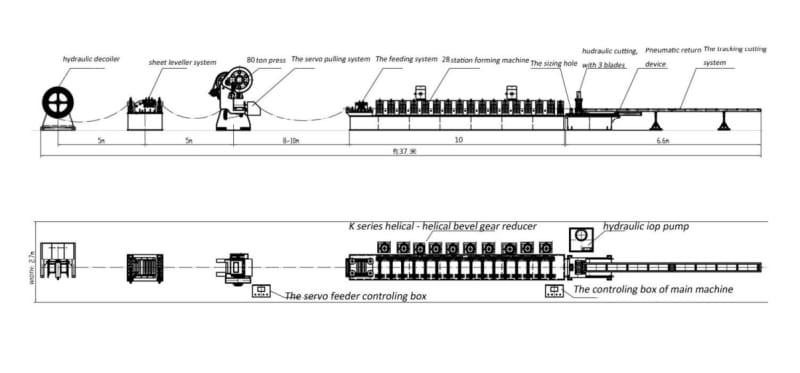

光伏支架生产流程

工作区域 一般大约30米长的区域(如果有特殊需求可定制)

开卷机 用于将钢卷展开

校平 将钢卷表面弄平整保证成型效果好

冲床(可选) 一般80T冲床,如果成品需要冲孔选择此项

光伏支架成型机 成型光伏支架

自动收料台 接收成品

质量控制体系

光伏支架成型机设备

我们会认真做测试,对于尺寸控制和冲孔控制我们都会仔细测试和测量。

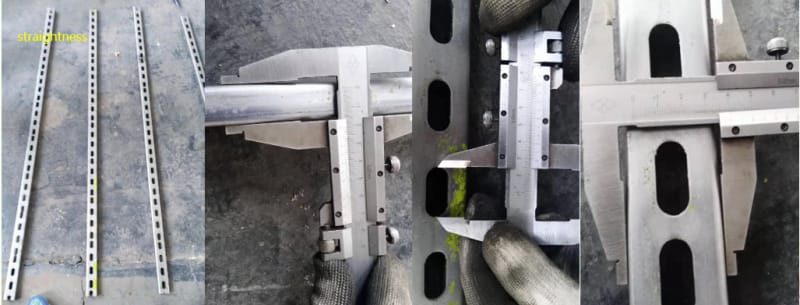

成品测量展示-成品成型好精度高

对于此机器,如果您想了解更多信息,请随时与我们联系。


付款方式: 30%定金,剩余70%测试后发货前付清。
售后保障: 提供终身在线技术服务支持,零部件可更换。
最少起订量: 1台/套
发货期(天): 常规45天,具体可以商定。
保修期: 机器1年保修期
支付保障: 可阿里巴巴下订单支付,享受第三方交易保障。
